    您現在的位置是:首頁 > OKAMOTO > 精密外圓和內圓磨床 > 精密內圓磨床

    精密內圓磨床

    來源:金佑精密機械技術(上海)有限公司

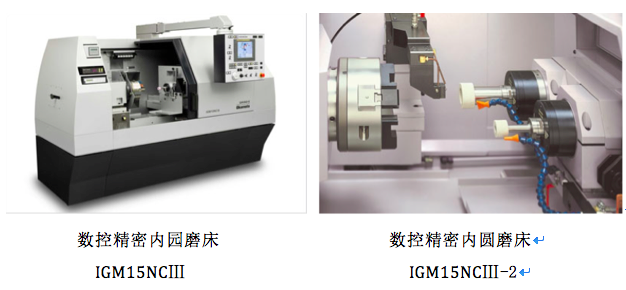

    數控精密內圓磨床  IGM15NCⅢ/15NCⅢ-2

    CNC Precision Internal Grinding Machine Series

    ~實現數控內圓磨床的輪廓加工及復雜形狀加工~

    屏幕快照 2017-01-22 17.41.13.png

       本機照片中含部分特殊選配項





    產品系列

    IGM15NCⅢ·IGM15NCⅢ-2

    產品理念

    簡易文字觸屏操作面板及自動設置輸入數據功能,徹底縮短加工作業時間。

    岡本公司自行研發的軟件操作系統,可以對應輪廓形狀和復合加工,即使是對超硬合金也可同樣對應。

    特點

    l   IGM15EXⅢ裝有同樣的軟件系統,在輸入砂輪粒度,砂輪寬度之后輸入工件更終外徑尺寸后即可生成更佳磨削及修砂條件。

    l   操作畫面無需輸入文字,一邊看著操作面板一邊觸屏即可完成操作。由于采用了觸屏的方式進行控制,省去了不必要的開關安裝,更加簡便。

    l   IGM15NCⅢ的選配中備有2軸同空椎體·輪廓成形軟件。不僅可以完成高難度的磨削而且可以保存磨削條件。

    l   IGM15NCⅢ-2相比雙砂輪軸的機床,對于段差式孔穴·端面·椎體·外周加工均可用同一次裝夾進行磨削。提高了同心度及直角度的精度。并且進給軸采用閉環·光柵反饋的方式,從而進一步提升了尺寸精度。

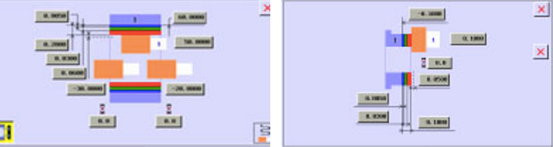

    直接加工設定畫面端面加工設定畫面

    規格

    規格項目

    單位

    IGM15NC

    IGM15NCⅢ-2

    磨削內徑

    mm

    Φ6~150

    Φ6~100

    磨削行程

    mm

    125

    卡盤護罩內的振動

    mm

    Φ260

    砂輪主軸電機

    kW/P

    1.8

    機床質量

    kg

    2500

    2800



    選項

    輪廓磨削軟件系統 ~EDELAC Win~

    對于輪廓的形狀加工,機床的性能及常年經驗累積得出的加工參數均十分重要。EDELAC Win可讀取CAD的數據,不僅可以獨自進行判斷并選擇更合適的加工程序,而且電腦畫面上可現實砂輪的行動軌跡。對于因砂輪和工件干涉肉眼很難判斷的內面加工十分有利。

    鏡面輪廓磨削

    表面粗糙度可達到Ra0.03μm



    工件詳情

    從工件尋找【內圓】(內部內容待翻譯)

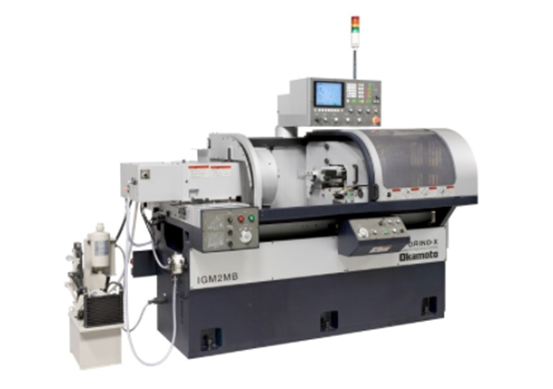

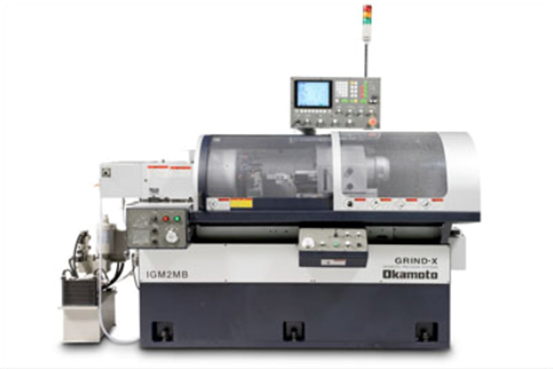

    精密內圓磨床IGM2MB

    Precision Internal Grinding Machine Series

    ~可保存加工參數設置的更新型內圓磨床~

    精密內圓磨床

    IGM2MB

       本機照片中含部分特殊選配項

    產品系列

    IGM2MB

    產品理念

    高精度·操作性·高性能·適合量產的通用型內圓磨床

    特點

    l   不僅是LCD畫面進行數據收入,還首次搭載可使用選擇開關設置工作臺移動速度及磨削條件的變化技能。解決通用型機床與專用數據記錄對立的問題,可更多記錄36條加工參數。

    l   工作臺及導軌面驅動采用絲杠和直動式導軌,可實現內斷面的位置準確確定,反復操作的高精度和高剛性。并且低油壓的溫度管理設置減少了很多不便的更換困擾。

    l   工作臺位置的數據輸入,采用在操作畫面上以圖號標記的方式。操作性良好,向著未來進發的新機型。



    規格

    規格項目

    單位

    IGM2MB

    磨削內徑

    mm

    Φ6~200

    磨削行程

    mm

    200

    卡盤護罩內的振動

    mm

    Φ350

    砂輪主軸電機

    kW/P

    3.7/2

    機床質量

    kg

    3000

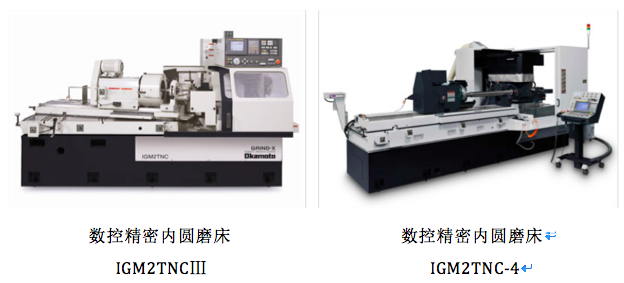

    數控精密內圓磨床 IGM2TNC/IGM2TNC-4

    CNC Precision Internal Grinding Machine Series

    ~更適合主軸,圓柱形工件等的內面磨削加工~

    屏幕快照 2017-01-22 17.42.19.png

    產品系列

    IGM2TNCⅢ·IGM2TNC-3·IGM2TNC-4

    產品理念

    IGM2TNCⅢ:更長可加工1000mm的工件,主軸更大可旋轉15°的大型內圓床

    IGM2TNC-3/4:更長可加工1000~2000mm長的工件。(其他要求可另外詳談)

    特點

    l   圖形對話式的軟件,更多可連續進行8個加工循環。工作臺反向移動位置及起始下刀位置既可輸入關鍵數據也可以對刀定位的方式進行設置。

    l   當工件的長度發生變化的時候,工作主軸臺可以向左右進行切換。并且在自動循環中可進行修砂,中斷循環及退刀等操作。

    l   視條件而定可對長工件的斷面進行磨削。



    規格

    規格項目

    單位

    IGM2TNC

    磨削內徑

    mm

    Φ30~200

    磨削行程

    mm

    200

    卡盤護罩內的振動

    mm

    Φ350

    砂輪主軸電機

    kW/P

    2.2/2

    機床質量

    kg

    5400

       IGM2TNC-3IGM2TNC-4規格如有需要需另外詳談

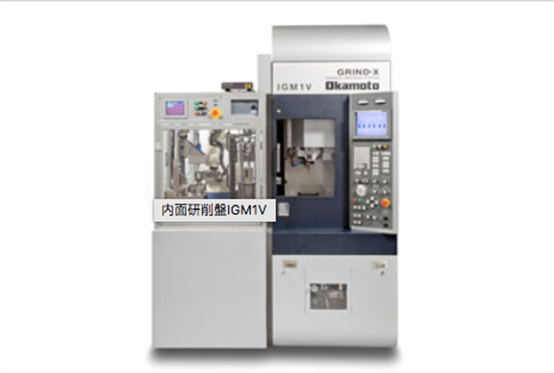

    數控小型立式內圓磨床 IGM1V

    CNC Vertical Type Internal Grinding Machine Series

    ~具高產性的小型立式內圓磨床~

    數控小型立式內圓磨床

    IGM1V

       本機照片中含部分特殊選配項

    產品系列

    IGM1V

    產品理念

    面向汽車中型零部件的批量加工,緊湊型內圓磨床。

    特點

    l   將開口控制在1m以內的設計前提,機械要素的細節部分肉眼可見,實現開口840mm的細線形狀。

    l   上下進給,工作臺的移動速度可達15m/min進行高速接觸,并搭載每分鐘往返490次的超強技能(行程寬2mm),使循環時間得到飛躍性的提升。

    l   選配中可裝載小型垂直多關節機器人機外測定裝置。

    可實現【工件更換】→【洗凈】→【測定】→【補正】的連續動作。



    規格

    PSG-CANC系列標準規格

    項目

    單位

    52CANC

    工作臺尺寸(長×寬)

    mm

    550x200

    工作臺上面到砂輪下面距離

    mm

    395

    砂輪尺寸(外徑×寬×內徑)

    mm

    Φ180x13xΦ31.75

    砂輪軸馬達

    kW/P

    2.2/2

    機床重量

    kg

    4500


    規格

    PSG-CANC系列標準規格

    項目

    單位

    52CANC

    工作臺尺寸(長×寬)

    mm

    550x200

    工作臺上面到砂輪下面距離

    mm

    395

    砂輪尺寸(外徑×寬×內徑)

    mm

    Φ180x13xΦ31.75

    砂輪軸馬達

    kW/P

    2.2/2

    機床重量

    kg

    4500
